Dijagram promjene ulja retardera Voitha

Svi retarderi Voitha prvo moraju odvrnuti utikač za punjenje ulja pri isušivanju ulja. U ovom trenutku, luka za punjenje ulja djeluje kao rupa od ventilacije, koja može brzo iscijediti otpadno ulje. Nakon što se ulje isuši, zategni utikač za odvod ulja. Polako dodajte odgovarajuću količinu ulja motora u priključak za punjenje goriva, i zategni utikač za punjenje goriva. Ako slučajno dodate previše ulja, možete samo ponoviti akciju odvoda ulja i dopuniti (osim 133-2).

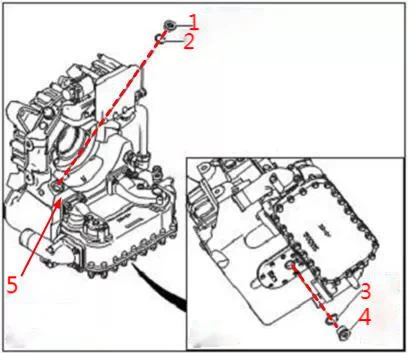

115CT:

1. Uljem za vijak utikač

2. Bakarne jastučiće

3. Bakarne jastučiće

4. Utikač vijka za odvod ulja

5.O-prsten

Potrebni alati: uljem vijak čep - 17mm šestougaoni ključ; utikač vijka za odvod ulja - 21mm heksagonalna utičnica

Volumen punjenja gorivom: 6,4 litre za promjenu ulja za održavanje; 6,8 litra ako se radijator zamijeni

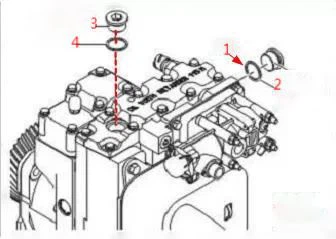

115CN:

1.Bakarne jastučiće

2. Uljem za vijak utikač

3.Uljem za vijak utikač

4.Bakarne jastučiće

1. O-prsten

2. Bakarne jastučiće

3.Utikač vijka za odvod ulja

1.Bakarne jastučiće

2.Utikač vijka ventila za kontrolu tlaka

Potrebni alati: uljem vijak čep - 17mm šestougaoni ključ; ulje isušivanje vijak čep - 10mm šestougaoni ključ

Utikač ventila za kontrolu tlaka također treba odvrnuti, unutra je mala količina ulja

Volumen punjenja gorivom: 5,9 litra za promjenu ulja za održavanje; 6,6 litra ako se radijator zamijeni

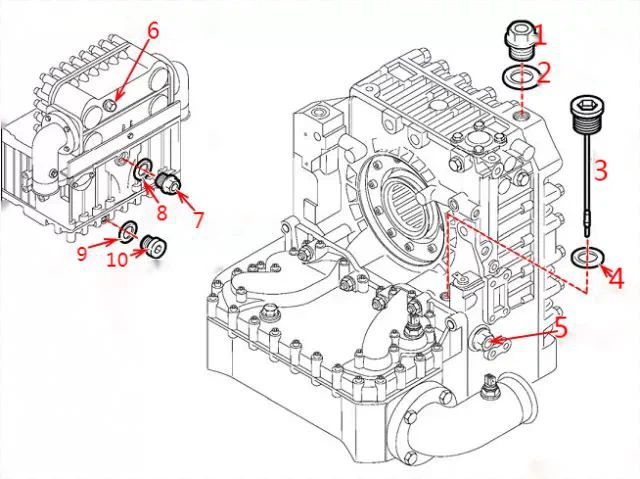

133-2：

1.Uljem za vijak utikač

2.Bakarne jastučiće

3.Uljni dipstick

4.Bakarne jastučiće

5.Utikač vijka na nivou ulja

6. Čep vijka za odvod vode

7.Utikač vijka za odvod ulja

8.Bakarne jastučiće

9.Bakarne jastučiće

10.Utikač vijka za odvod ulja i vode

Potrebni alati: Uljni vijak utikač i vijak za odvod ulja-22mm outer hexagonalna utičnica; dipstick vijak čep-12mm unutrašnji heksagonalni ključ

Kapacitet ulja: 6 litra za održavanje i promjenu ulja; ako se radijator zamijeni, 7,5-9 litra prema veličini radijatora

Napomena: Utikač vijka za pražnjenje ulja-vode treba rastaviti i pregledati pri pražnjenju ulja. Otpadne vode i otpadno ulje će biti otpušteni; ako slučajno dodate više ulja pri punjenju gorivom, možete odvrnuti vijak za nivo ulja kako biste oslobodili višak ulja.

120-E:

1. Uljem za vijak utikač

2. Bakarne jastučiće

3. Bakarne jastučiće

4. Odvodni vijak utikač

5. Nameplate

Potrebni alati: Uljni vijak čep-17mm allen ključ; odvodni vijak čep-10mm allen ključ

Kapacitet ulja: održavanje i promjena ulja 4 litre; ako se radijator zamijeni, 5,3 litre

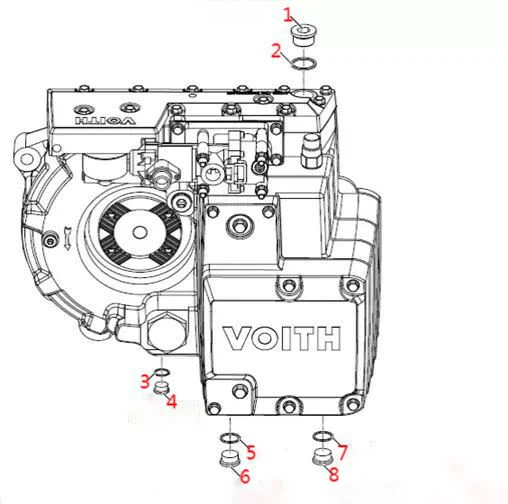

123+：

1.Uljem za vijak utikač

2.Bakarne jastučiće

3.Bakarne jastučiće

4.Utikač vijka za odvod ulja

5.Bakarne jastučiće

6.Utikač vijka za odvod ulja

7.Bakarne jastučiće

8.Utikač vijka za odvod ulja

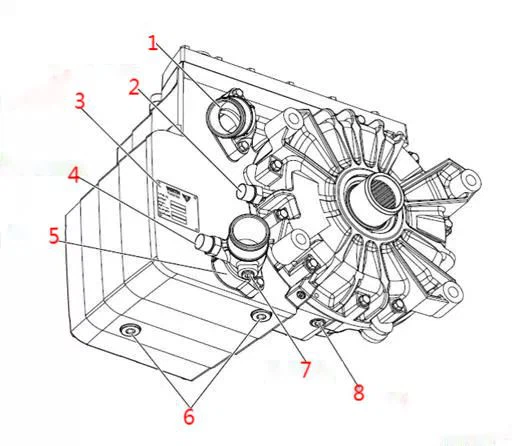

1.Dolivo vode

2.Senzor temperature ulja

3.nameplata

4.Senzor temperature vode

5. Utiče voda

6. Vijak za odvod ulja

7.Vijak za odvod vode

8.Utikač vijka za odvod ulja

Potrebni alati: uljem vijak čep - 17mm šestougaoni ključ; uljem vijak čep - 12mm i 6mm šestougaoni ključ

Kada isušite ulje, morate odvrnuti sva 3 utikača za odvod ulja da isušite ulje.

Količina ulja: 6 litra za promjenu ulja za održavanje; 6,5 litre ako se radijator zamijeni

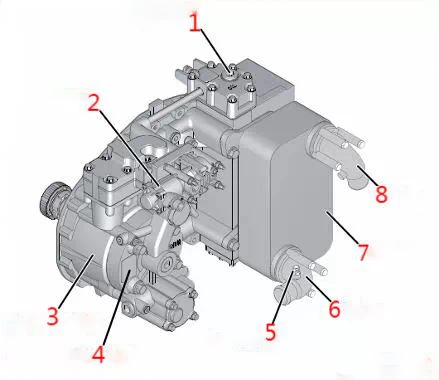

115E:

1. Uljem za vijak utikač

2.Proporcionalni ventil

3.Retarder stanovanje

4.nameplata

5.Senzor temperature vode

6. Utisna utišna voda

7. Radijator

8.Dolivo vode

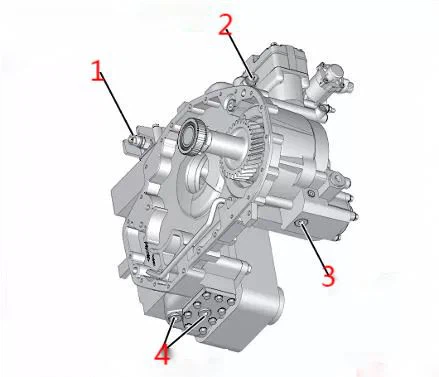

1.Senzor pritiska

2.Senzor temperature ulja

3.Utikač vijka za odvod ulja

4.Vijak za odvod ulja (2pcs)

Potrebni alati: uljem vijak čep - 17mm šestougaoni ključ; ulje isušivanje vijčani utikač - 12mm heksagonalni ključ

Kada isušite ulje, morate odvrnuti sva 3 utikača za odvod ulja da isušite ulje.

Količina ulja: 6,7-7 litra u zavisnosti od vrste radijatora, promjene ulja za održavanje; 7.2-7.5 litra ako se radijator zamijeni.
